CONSTRUCCIÓN DE PISTAS DEPORTIVAS.

VEGA I+D es una empresa de ingeniería de Alicante que realiza proyectos y obras de pistas deportivas nuevas, y rehabilitación – reparación de pistas existentes. La construcción de una pista deportiva nueva, y en parte también para la rehabilitación de una existente, requiere el estudio previo de su implantación, su diseño, proyecto y encaje en el espacio disponible, y en su caso, las obras para el correcto drenaje de las aguas pluviales, zonas de acceso e iluminación. En este tipo de instalaciones, la obra principal es su pavimento deportivo, el cual debe cumplir las condiciones técnicas requeridas para cada deporte concreto, la superficie de pista debe tener unas dimensiones oficiales, o en su caso proporcionales, y estar marcada conforme a las distancias, medidas y zonas que define el reglamento deportivo.

En España, la norma de referencia para la construcción de pistas deportivas es la Normativa sobre Instalaciones Deportivas y para el Esparcimiento, conocida como norma NIDE, la cual está elaborada por el Consejo Superior de Deportes. No obstante, es importante, y no está de más comentar, que si queremos realizar una pista deportiva homologada, tenemos que cumplir la normativa, pero que si por el contrario, por motivos de espacio disponible o por cualquier otro, no fuera posible construir la pista con las dimensiones homologadas, se puede realizar el encaje de la misma a las condiciones posibles. Nosotros recomendamos medidas proporcionales a las oficiales, no cumpliríamos la homologación, pero si que se podría practicar el deporte elegido.

Si seguimos un criterio de tamaño de la pista, podríamos clasificar los campos o pistas deportivas en dos grupos:

  • Campos o pistas deportivas pequeñas.
  • Campos o pistas deportivas grandes.

A continuación, y sin carácter limitativo ni exhaustivo, exponemos datos y características, que creemos que son interesantes a la hora de elegir, y realizar la obra de una pista deportiva nueva o la reparación – rehabilitación de una existente.

Construcción de pistas deportivas nuevas.

La construcción de una pista deportiva nueva requiere de un estudio de su encaje por completo, los aspectos determinantes en el diseño son la adaptación de las medidas de la superficie de juego, el acceso, la iluminación y el drenaje de las aguas de lluvia. Los materiales que se emplean en este tipo de obras no son las pinturas o slurrys de hace años, hoy en día aplicamos soluciones de resinas sintéticas a base de diferentes compuestos, y extendidas en diferentes capas, que dan respuesta a las características de cada deporte en concreto, rugosidad, adherencia, etc.. y que ofrecen durabilidad y resistencia al sol y lluvia. Hay que tener en cuenta que, no solo será necesario realizar la obra de la pista, si no que también la obra auxiliar necesaria para dotar a la misma de las condiciones anteriores. En cuanto al ámbito administrativo, posiblemente sea necesario realizar un proyecto técnico, obtener la correspondiente licencia de obra o permiso, y planificar su construcción.

Reparación / rehabilitación de pistas deportivas existentes.

En cualquier obra de reparación o rehabilitación, se parte de un estado existente, que suele ser de degradación parcial o total de la pista y sus obras auxiliares. En este tipo de obras es necesario eliminar todo lo que no se pueda reparar, por lo que será necesario realizar trabajos de lijado y granallado de la superficie de la pista, o en el peor de los casos, su demolición parcial o total. En muchas ocasiones no conviene demoler la pista, pues su planimetría es aceptable, y los charcos que se generan se pueden corregir. Es importante tener claro que soluciones incompletas, que en principio parezcan interesantes elegir por ser más económicas, no solucionan el problema, volviendo el mal estado de la pista en el corto plazo, y consecuentemente tener que volver a invertir dinero en la pista. Por lo anterior, es muy importante realizar el análisis real y correcto del estado actual, para a partir de él, poder identificar la solución óptima que realmente ofrezca un resultado duradero, y en su caso, solucione el problema, tanto desde el punto de vista técnico como económico.

CAMPOS PEQUEÑOS: Dimensiones y medidas oficiales.

A continuación, se relacionan las dimensiones y medidas oficiales para los principales tipos de pistas deportivas pequeñas, también se pueden consultar los detalles técnicos de cada deporte en los enlaces relacionados.

DEPORTE DIMENSIONES PISTA (m) PLANO PLANTA DETALLES TÉCNICOS AÑO REGLAMENTO

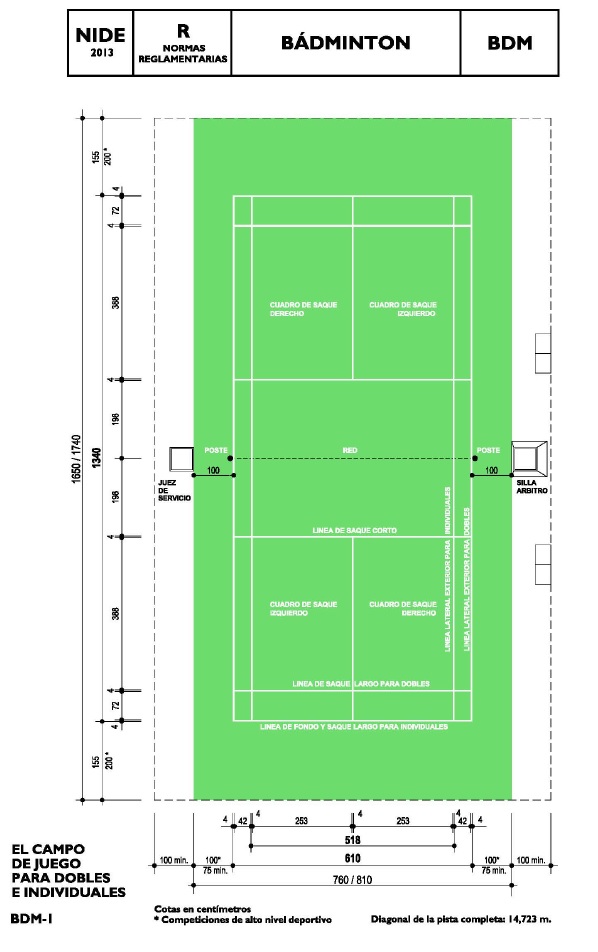

Bádminton max:17,40×8,10 | min:16,50×7,60 ver plano ver detalles 2013

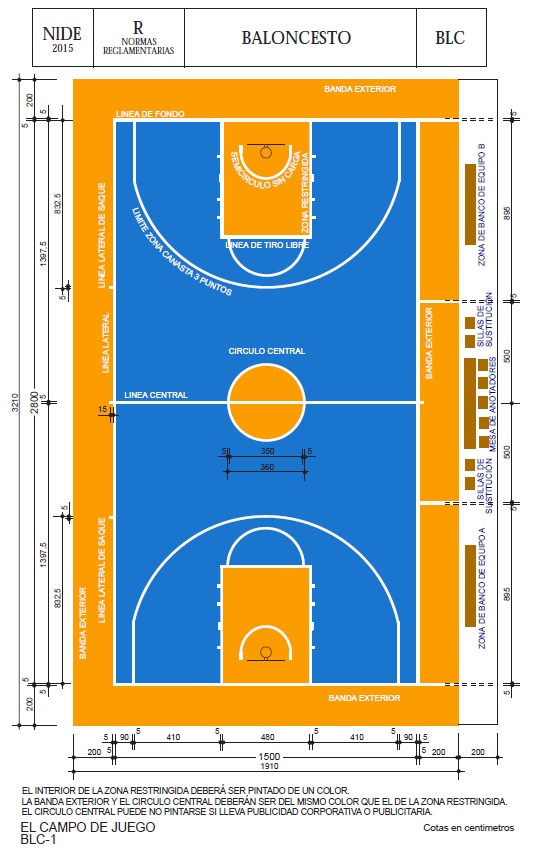

Baloncesto 28×15 ver plano ver detalles 2015

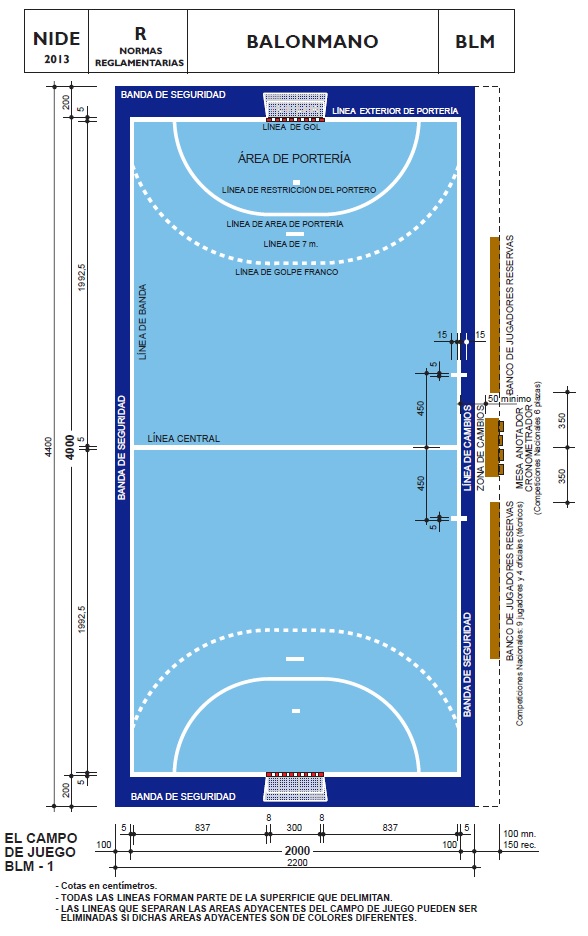

Balonmano 40×20 (minibalonmano 20×13) ver plano ver detalles 2013

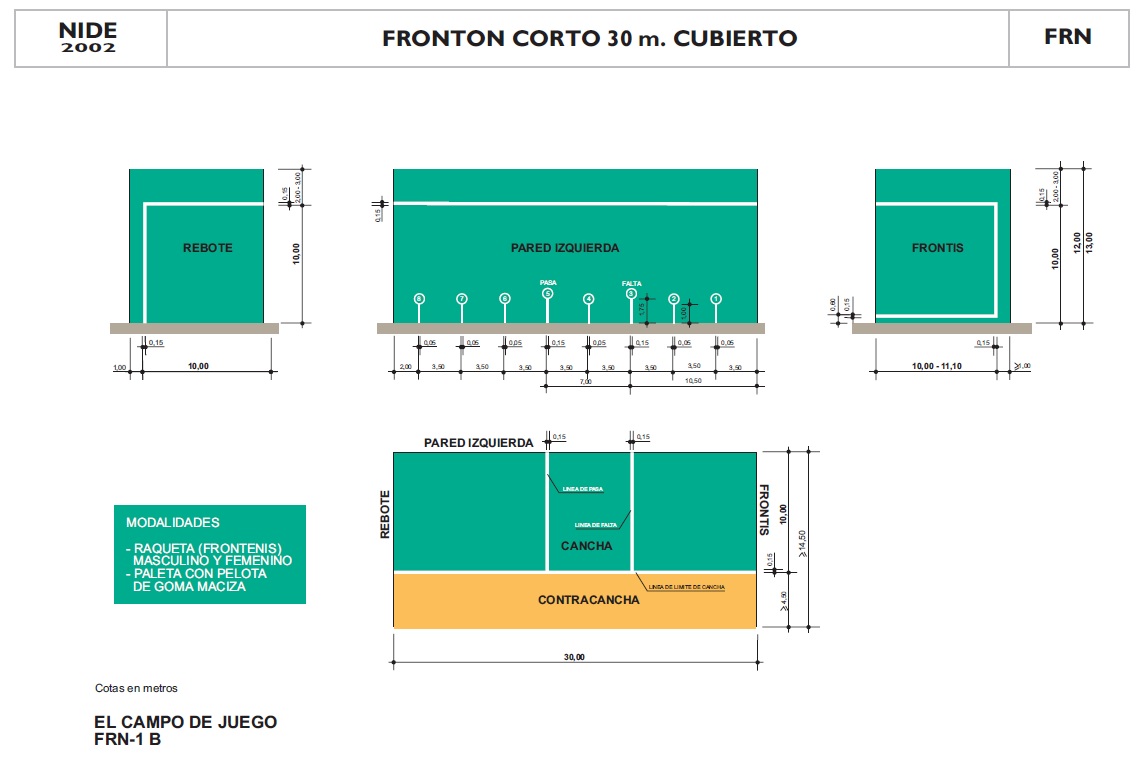

Pelota-Frontón Largo 54 | Medio 36 | Corto 30 ver plano ver detalles 2002

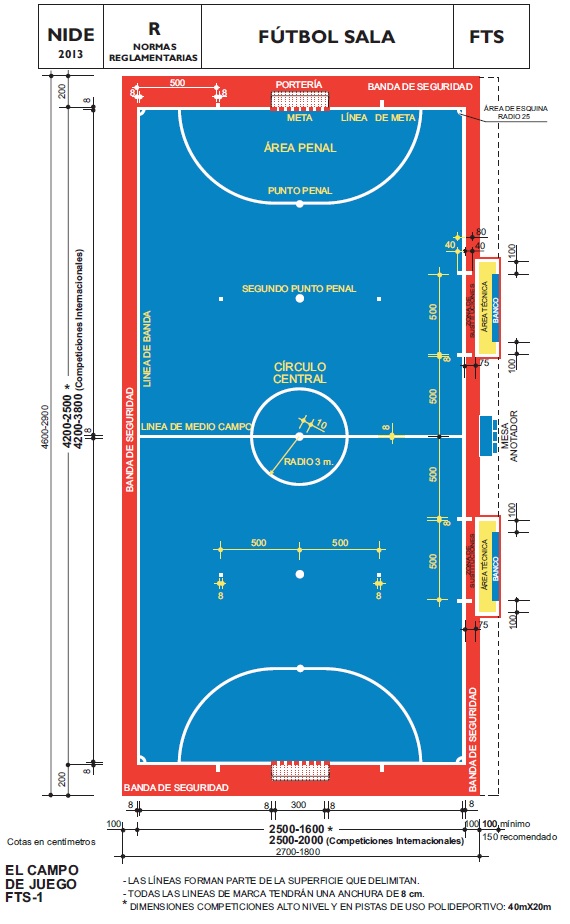

Fútbol Sala max:42×25 | min:25×16 ver plano ver detalles 2013

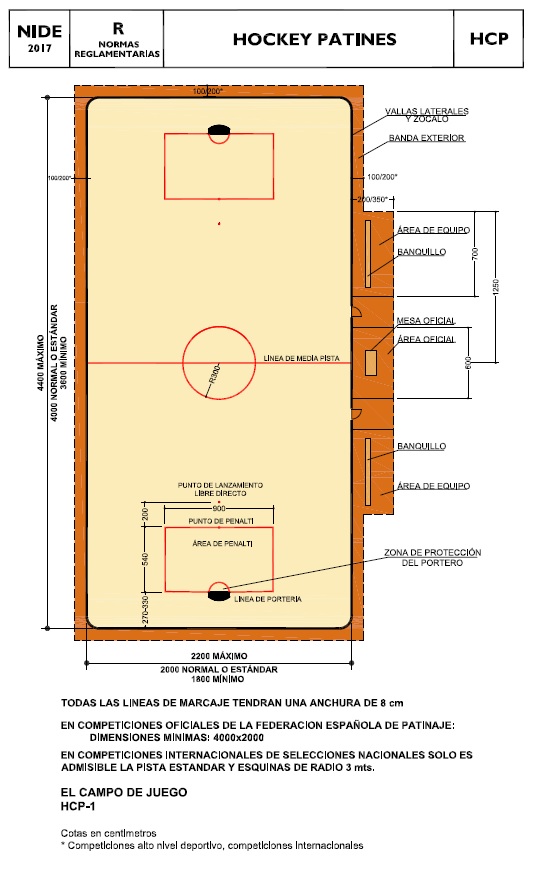

Hockey Patines 44×22 | 40×20 | 34×17 ver plano ver detalles 2017

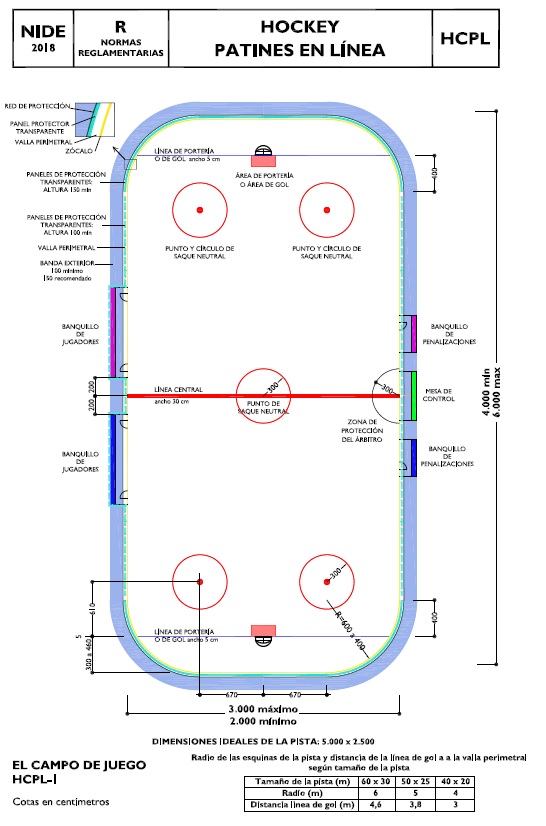

Hockey Patines Línea max:60×30 | min:40×20 ver plano ver detalles 2018

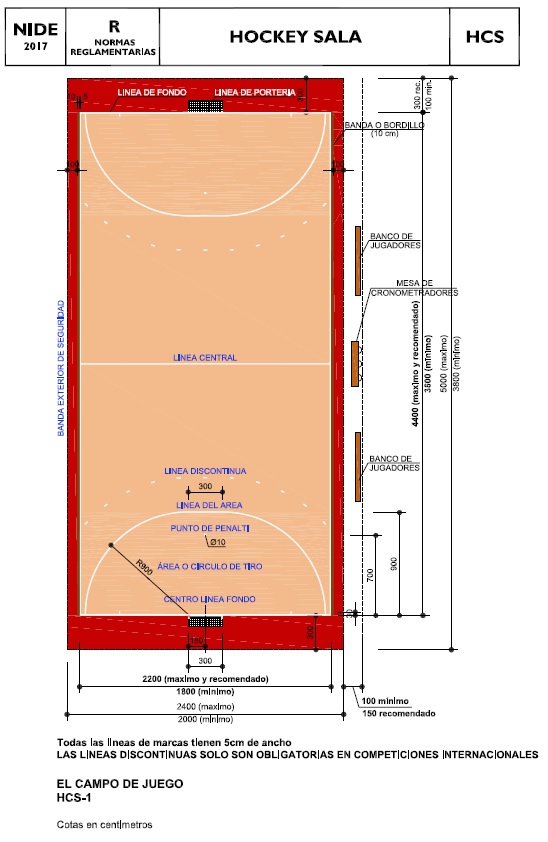

Hockey Sala max:44×22 | min:36×18 ver plano ver detalles 2017

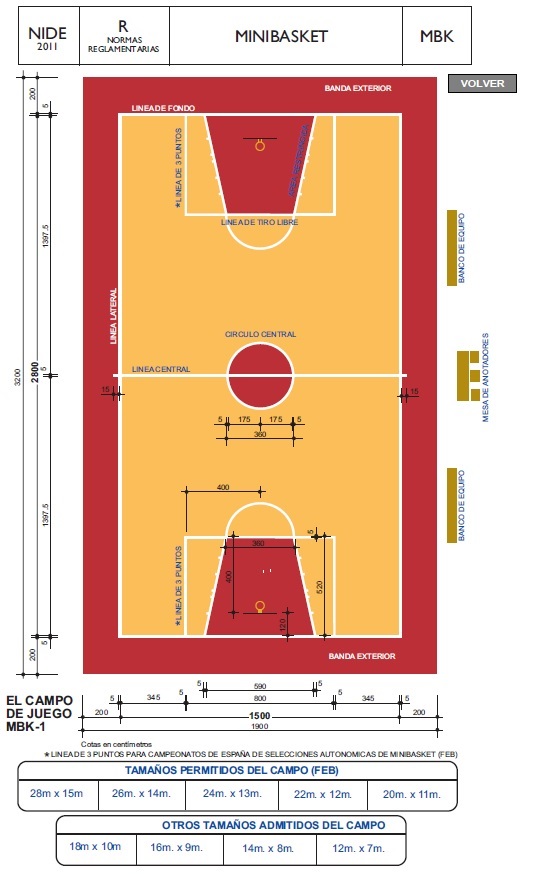

Minibasket 26×14 | 24×13 | 22×12 | 20×11 ver plano ver detalles 2011

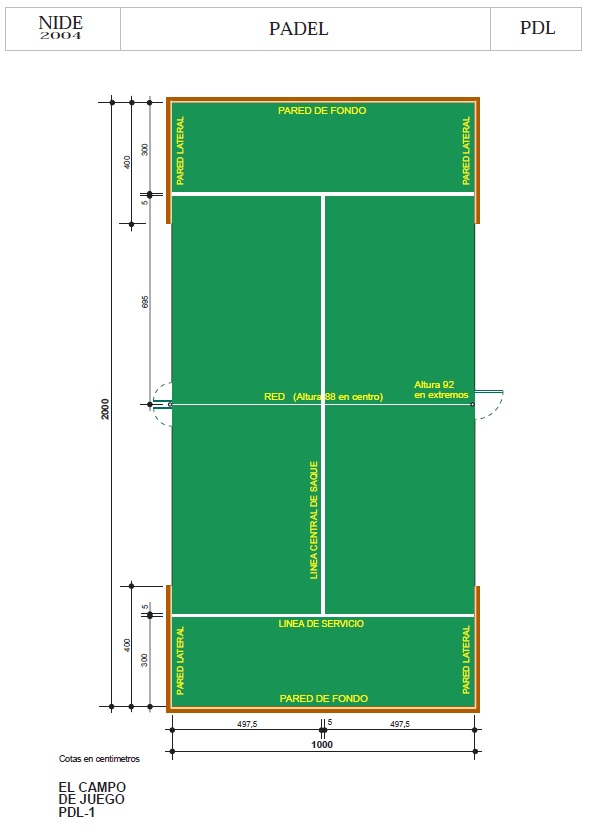

Pádel 20×10 ver plano ver detalles 2004

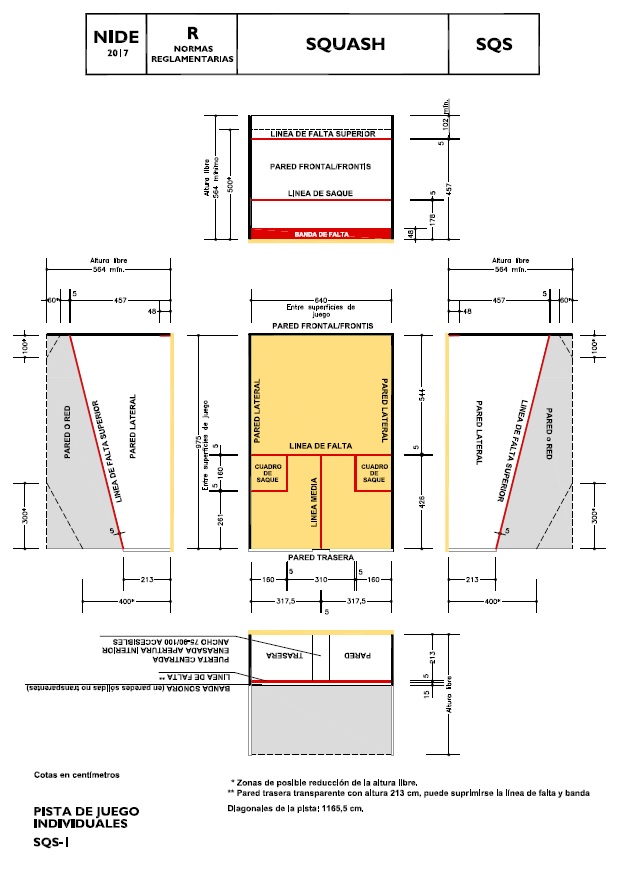

Squash 9,75×6,40 d=11,665 ver plano ver detalles 2017

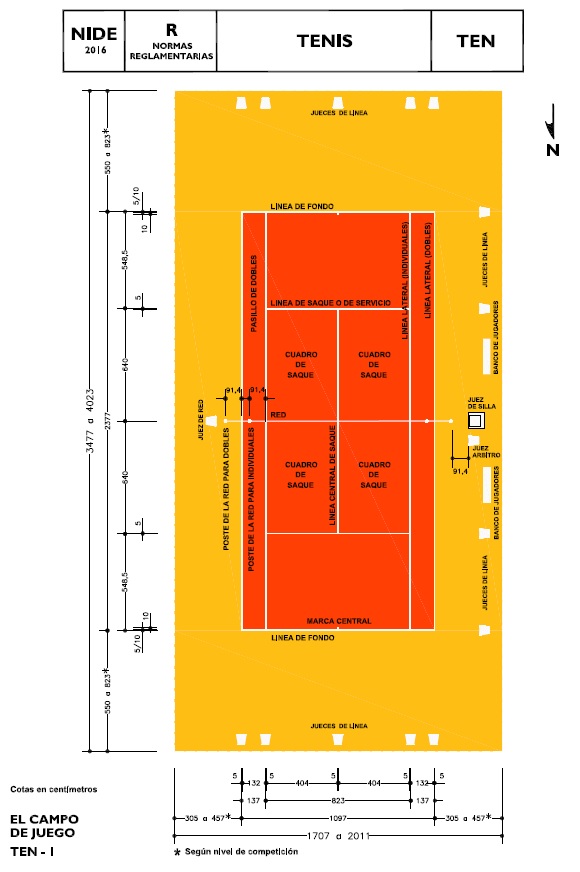

Tenis I. 23,77×8,23 | D. 23,77×10,97 ver plano ver detalles 2016

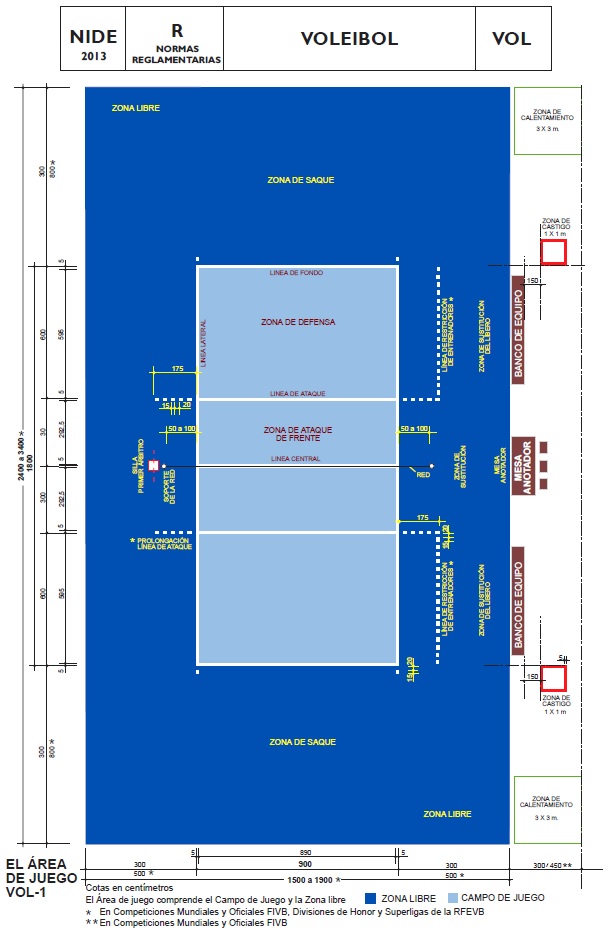

Voleibol 18×9 | 12×6 | 9×4,50 ver plano ver detalles 2013

CAMPOS GRANDES: Dimensiones y medidas oficiales.

A continuación se relacionan las dimensiones y medidas oficiales para los principales tipos de pistas deportivas grandes, también se pueden consultar los detalles técnicos de cada deporte en los enlaces relacionados.

DEPORTE DIMENSIONES PISTA (m) PLANO PLANTA DETALLES TÉCNICOS AÑO REGLAMENTO

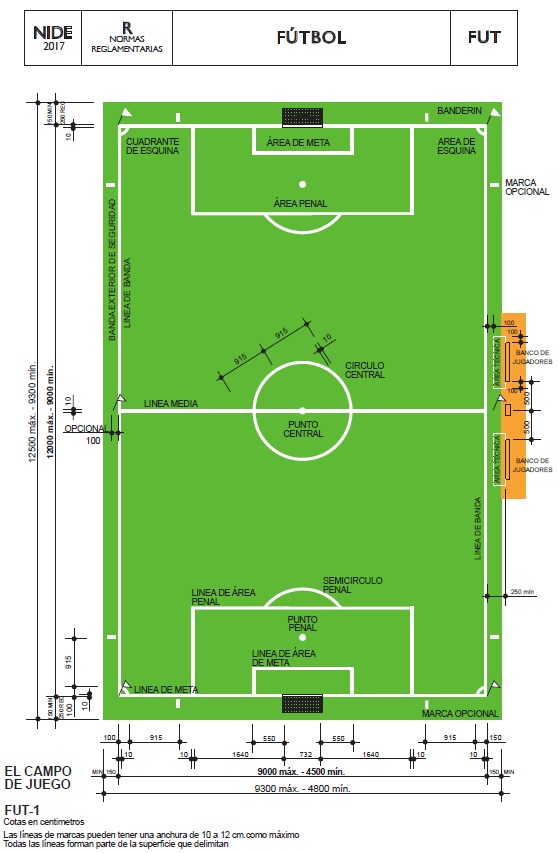

Fútbol max:120×90 | min:90×45 ver plano ver detalles 2017

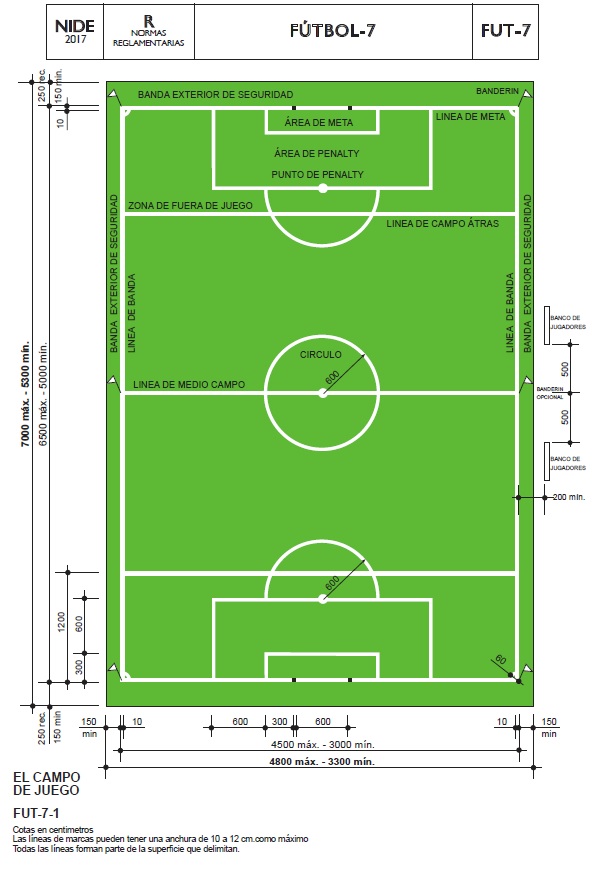

Fútbol 7 max:65×45 | min:50×30 ver plano ver detalles 2017

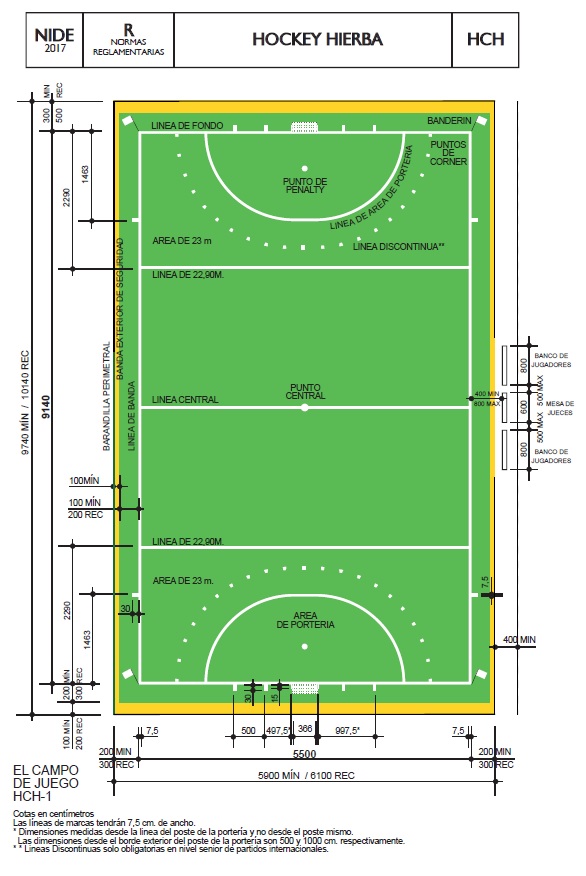

Hockey Hierba 91,40×55 ver plano ver detalles 2017

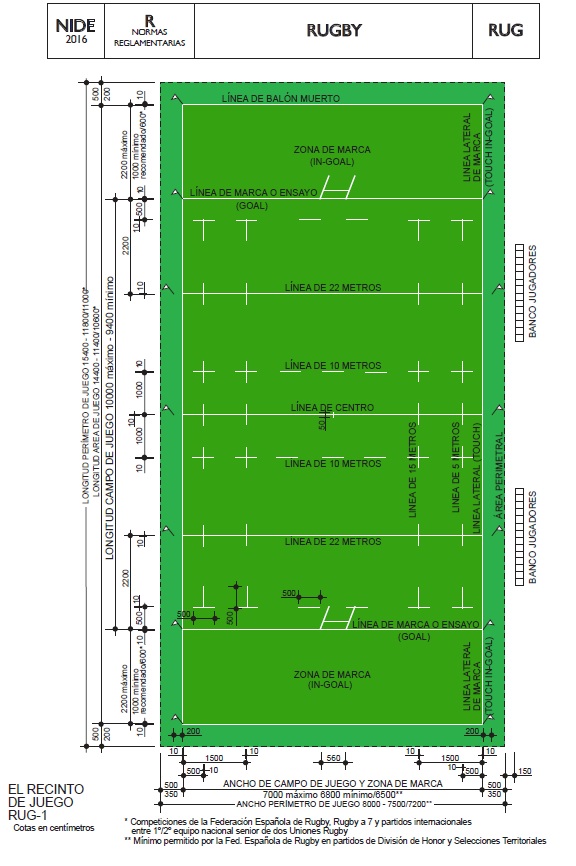

Rugby 100×70 ver plano ver detalles 2016

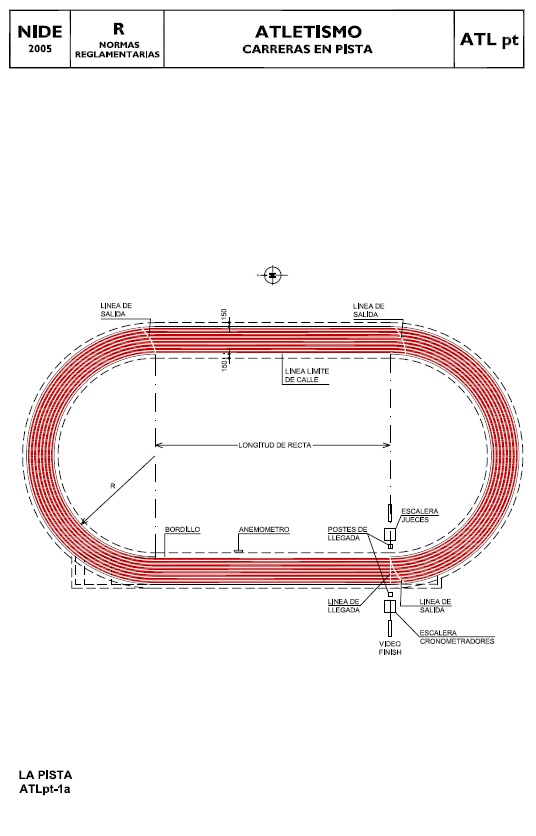

Atletismo 400 = 2π(R+0,30)+2Lrecta ver plano ver detalles 2005

A continuación, se expone información interesante acerca de las obras en pistas deportivas, ya sean de nueva construcción o de rehabilitación/reparación, puede serle útil a la hora de tomar una decisión sobre su obra, desde VEGA I+D quedamos a su disposición para realizar el diseño, proyecto y construcción de este tipo de obras, pudiendo asesorarle sobre la mejor solución técnica y económica.

Cuando se decide rehabilitar o reparar una la superficie de juego de una pista deportiva, se debe valorar la durabilidad de la solución en referencia a su coste. Puede ser un error, aplicar soluciones livianas, pinturas o resinas de no muy buena calidad, más económicas, que hagan un lavado de cara superficial a la pista, pero en pocos meses, debido a la diferencia de temperaturas (sol y sombra), de humedad (lluvia y sequedad), etc… los desperfectos vuelvan a aparecer. En este sentido, nuestro equipo solo realizar obras de rehabilitación y reparación de pistas deportivas con garantías de durabilidad, por este motivo realizamos un análisis previo del estado actual correcto, de modo que nos permita identificar la solución óptima, que va a ser la que realmente permita obtener un resultado duradero.

Continuamente, nos encontramos pistas deportivas que recientemente han sido rehabilitadas o reparadas, y que han dado mal resultado, volviendo a aparecer los desperfectos iniciales, fallos, desconchones, burbujas, grietas, etc…. Esta situación se debe a errores en la identificación de la solución a aplicar y obra a realizar, que solo han resuelto el problema para un breve espacio de tiempo, e incluso han podido ser contraproducentes, acelerando la degradación de la superficie, algunos ejemplos son:

  • Aplicación de pinturas no aptas para exterior y pavimentos deportivos.
  • Aplicación de pinturas encima de superficies degradadas.
  • Aplicación de pinturas o resinas que tapan el poro, anulan el drenaje y acumulan charcos.
  • Ahorro en el material a aplicar que origina la perdida del mismo con al poco uso.

La normativa sobre instalaciones deportivas y para el esparcimiento (NIDE) está elaborada por el Consejo Superior de Deportes, organismo autónomo dependiente del Ministerio de Cultura y Deporte. Esta normativa tiene como objetivo definir las condiciones reglamentarias, de planificación y de diseño que deben considerarse en el proyecto y la construcción de instalaciones deportivas.

Las normas NIDE se componen de los dos tipos siguientes:

  • Normas Reglamentarias (R)Las Normas Reglamentarias tienen por finalidad la de normalizar, dando un tratamiento similar en los distintos usos o deportes, aspectos tales como los dimensionales, de trazado, orientación solar, iluminación, tipo de superficies deportivas y material deportivo no personal, que influyen en la práctica activa del deporte o de la especialidad de que se trate. Estas normas constituyen una información básica para la posterior utilización de las Normas de Proyecto.En la elaboración de estas normas se han tenido en cuenta los Reglamentos de juego vigentes de la Federaciones Deportivas correspondientes, además se han considerado las normas europeas y españolas (UNE-EN) existentes en este ámbito (Equipamiento deportivo, superficies para deportes, iluminación de espacios para deportes e instalaciones para espectadores)Las Normas Reglamentarias son de aplicación en todos aquellos proyectos que se realicen total o parcialmente con fondos del Consejo Superior de Deportes y en instalaciones deportivas en las que se vayan a celebrar competiciones oficiales regidas por la Federación Deportiva nacional correspondiente, no obstante es competencia de dicha Federación la homologación de la instalación.
  • Normas de Proyecto (P)Las Normas de Proyecto tienen una triple finalidad:1. Servir de referencia para la realización de todo proyecto de una instalación deportiva.
    2. Facilitar unas condiciones útiles para realizar una planificación de las instalaciones deportivas, para lo cual se definen los usos posibles, las clases de instalaciones normalizadas, el ámbito de utilización de cada una, los aspectos a considerar antes de iniciar el diseño de la instalación deportiva y un procedimiento para calcular las necesidades de instalaciones deportivas de una zona geográfica determinada.
    3. Definir las condiciones de diseño consideradas mas idóneas en cuanto a establecer los tipos normalizados de instalaciones deportivas, definiendo los distintos espacios y dimensiones de esos espacios, así como las características funcional-deportivas de los distintos tipos y de sus espacios.
    Las Normas de Proyecto son de aplicación en todos aquellos proyectos que se realicen total o parcialmente con fondos del Consejo Superior de Deportes y todos aquellos proyectos de instalaciones que se construyan para las competiciones oficiales regidas por la Federación Deportiva nacional correspondiente, no obstante es competencia de la Federación correspondiente la homologación de la instalación.

Pueden obtener más información acerca de estas normas en el siguiente enlace: aquí.

VEGA I+D es una empresa constructora que realiza proyectos y obras de pistas deportivas en toda la provincia de Alicante, parte de Valencia, Albacete y Murcia. Consúltenos, podemos asesorarle sobre la mejor solución técnica y económica, y realizar la construcción o rehabilitación/reparación necesaria para su pista deportiva.

En los siguientes enlaces puede encontrar más datos interesantes sobre las pistas deportivas, sus especificaciones técnicas de dimensiones, medidas, margenes, etc… a tener en cuenta a la hora de su construcción:

Nuestro más sincero compromiso medioambiental.

VEGA I+D está comprometida con la optimización de recursos y cuidado de nuestro entorno, aplicamos a nuestro trabajo pautas que tratan de minimizar, en la medida de lo posible, el uso de energía, tanto la que incorporan los materiales que utilizamos, como la que incorporamos nosotros mismos en los procesos que realizamos, no hay mejor actitud medioambiental que consumir la energía mínima.

Teniendo en cuenta lo anterior, a la hora de realizar obras de pistas y pavimentos deportivos prestamos especial atención a los desperdicios que se generan durante la ejecución de la misma, como por ejemplo los excesos de pintura y resinas. Realizando una medición de material ajustada a la realidad, se contribuye a minimizar el coste medioambiental, e indirectamente el precio de la pista deportiva, no debiendo olvidar reciclar todos los palets, embalajes y envoltorios.
